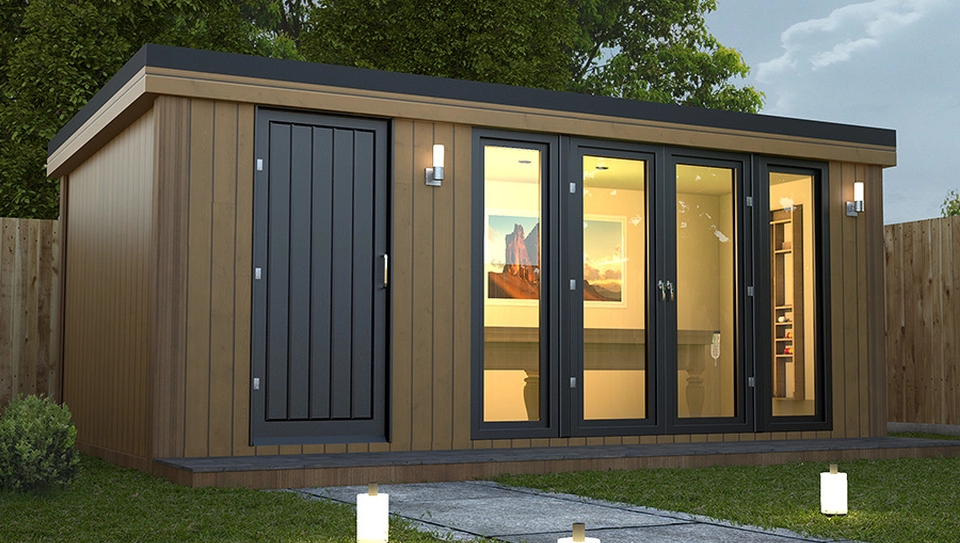

XIMENA (4.6 m x 3.4 m)

NO INCLUYE:

• Montaje de estructura

• Acabados interiores (pladur y pintura)

• Acabados exteriores (tarima maciza de 22 mm y lasur)

• Puertas y ventanas de PVC blancas

• Tégola en el techo

• Base de la estructura (solera)

• Instalación eléctrica

• Instalación de fontanería


ESTRUCTURA DE MADERA

PAREDES PREFABRICADAS EXTERNA

Espesor: 124 mm

Composición del Panel:

• Tablero OSB3 de 12 mm interior

• Poliestireno expandido EPS SATE 20 Kg/m³ de 100 mm

• Tablero OSB3 de 12 mm para protección contra el viento

Listón de Madera Blando:

• Secado en horno (16%)

• Planificado y calibrado

• Clasificación (C16/C24)

• Dimensiones: 100 x 40 mm


Membrana de la Fachada:

• Densidad: 130 g/m²

• Espesor efectivo de difusión de vapor: 0,015 m

• Permeabilidad total al vapor total: 80 g/m²


PAREDES PREFABRICADAS INTERNAS


Espesor: 74 mm


Composición del Panel:

• Tablero OSB3 de 12 mm

• Poliestireno expandido EPS SATE 20 Kg/m³ de 50 mm

• Tablero OSB3 de 12 mm

Listón de Madera Blando:

• Secado en horno (16%)

• Planificado y calibrado

• Clasificación (C16/C24)

• Dimensiones: 50 x 40 mm

SISTEMA DE VIGA EN CUBIERTA

Vigas:

• Dimensiones: 160 x 80 mm (madera blanda)

• Secado en horno (16%)

• Planificado y calibrado

• Clasificación (C16/C24)


Correas:

• Dimensiones: 280 x 200 mm

• Secado en horno (16%)

• Planificado y calibrado

• Clasificación (C16/C24)

• Pegamento compatible con D4


Friso de Pino Abeto:

• Dimensiones: 140 x 20 mm

INCLUYE:

• Montaje de la estructura.
• Acabados interiores (pladur y pintura).
• Acabados exteriores (tarima maciza de 22 mm y lasur).
• Puertas y ventanas de PVC blancas.
• Tégola en el techo.

NO INCLUYE:

• Base de la estructura (solera).
• Instalación eléctrica.
• Instalación de fontanería.

ESTRUCTURA DE MADERA

PAREDES PREFABRICADAS EXTERNA

Espesor: 124 mm

Composición del Panel:

• Tablero OSB3 de 12 mm en el interior.
• Poliestireno expandido EPS SATE de 20 kg/m³ y 100 mm de espesor.
• Tablero OSB3 de 12 mm para protección contra el viento.

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 100 x 40 mm

Membrana de la Fachada:

• Densidad: 130 g/m²
• Espesor efectivo de difusión de vapor: 0,015 m
• Permeabilidad total al vapor: 80 g/m²

PAREDES PREFABRICADAS INTERNAS


Espesor: 74 mm

Composición del Panel:

• Tablero OSB3 de 12 mm.
• Poliestireno expandido EPS SATE de 20 kg/m³ y 50 mm de espesor.
• Tablero OSB3 de 12 mm.

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 50 x 40 mm

SISTEMA DE VIGA EN CUBIERTA

Vigas:

• Dimensiones: 160 x 80 mm (madera blanda)
• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)

Correas:

• Dimensiones: 280 x 200 mm
• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Pegamento compatible con D4

Friso de Pino Abeto:

• Dimensiones: 140 x 20 mm

NO INCLUYE:

• Montaje de estructura

• Acabados interiores (pladur y pintura)

• Acabados exteriores (tarima maciza de 22 mm y lasur)

• Puertas y ventanas de PVC blancas

• Tégola en el techo

• Base de la estructura (solera)

• Instalación eléctrica

• Instalación de fontanería


ESTRUCTURA DE MADERA

PAREDES PREFABRICADAS EXTERNA

Espesor: 196 mm

Composición del Panel:

• Tablero OSB3 de 12 mm en el interior
• Poliestireno expandido EPS SATE de 20 kg/m³ y 100 mm de espesor
• Tablero OSB3 de 12 mm para protección contra el viento
• Aislamiento interior adicional de 72 mm

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 100 x 40 mm

Membrana de la Fachada:

• Densidad: 130 g/m²
• Espesor efectivo de difusión de vapor: 0,015 m
• Permeabilidad total al vapor: 80 g/m²

Membrana Vapor: Primavap-Sd-8

AISLAMIENTO INTERIOR

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 60 x 40 mm

Aislamiento RockWool Superrock:

• Conductividad térmica (Lambda D): 0.035 W/mK
• Valor U (200 mm): 0.175 W/m²K
• Euroclase: A1

Tablero Interno: OSB-3 o placa de pladur de 12 mm de espesor

PAREDES PREFABRICADAS INTERNAS

Espesor: 74 mm

Composición del Panel:

• Tablero OSB3 de 12 mm.
• Poliestireno expandido EPS SATE de 20 kg/m³ y 50 mm de espesor.
• Tablero OSB3 de 12 mm.

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 50 x 40 mm

SISTEMA DE VIGA EN CUBIERTA

Vigas:

• Dimensiones: 160 x 80 mm (madera blanda)
• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)

Correas:

• Dimensiones: 280 x 200 mm
• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Pegamento compatible con D4

Friso de Pino Abeto:

• Dimensiones: 140 x 20 mm.

AISLAMIENTO DE TECHO

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 60 x 40 mm

Aislamiento RockWool Superrock:

• Conductividad térmica (Lambda D): 0.035 W/mK
• Valor U (200 mm): 0.175 W/m²K
• Euroclase: A1

Tablero Interno: OSB-3 de 12 mm de espesor

INCLUYE:

• Montaje de la estructura.
• Acabados interiores (pladur y pintura).
• Acabados exteriores (tarima maciza de 22 mm y lasur).
• Puertas y ventanas de PVC blancas.
• Tégola en el techo.

NO INCLUYE:

• Base de la estructura (solera).
• Instalación eléctrica.
• Instalación de fontanería.

ESTRUCTURA DE MADERA

PAREDES PREFABRICADAS EXTERNA

Espesor: 196 mm

Composición del Panel:

• Tablero OSB3 de 12 mm en el interior
• Poliestireno expandido EPS SATE de 20 kg/m³ y 100 mm de espesor
• Tablero OSB3 de 12 mm para protección contra el viento
• Aislamiento interior adicional de 72 mm

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 100 x 40 mm

Membrana de la Fachada:

• Densidad: 130 g/m²
• Espesor efectivo de difusión de vapor: 0,015 m
• Permeabilidad total al vapor: 80 g/m²

Membrana Vapor: Primavap-Sd-8

AISLAMIENTO INTERIOR

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 60 x 40 mm

Aislamiento RockWool Superrock:

• Conductividad térmica (Lambda D): 0.035 W/mK
• Valor U (200 mm): 0.175 W/m²K
• Euroclase: A1

Tablero Interno: OSB-3 o placa de pladur de 12 mm de espesor

PAREDES PREFABRICADAS INTERNAS

Espesor: 74 mm

Composición del Panel:

• Tablero OSB3 de 12 mm.
• Poliestireno expandido EPS SATE de 20 kg/m³ y 50 mm de espesor.
• Tablero OSB3 de 12 mm.

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 50 x 40 mm

SISTEMA DE VIGA EN CUBIERTA

Vigas:

• Dimensiones: 160 x 80 mm (madera blanda)
• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)

Correas:

• Dimensiones: 280 x 200 mm
• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Pegamento compatible con D4

Friso de Pino Abeto:

• Dimensiones: 140 x 20 mm.

AISLAMIENTO DE TECHO

Listón de Madera Blanda:

• Secado en horno (16%)
• Planificado y calibrado
• Clasificación (C16/C24)
• Dimensiones: 60 x 40 mm

Aislamiento RockWool Superrock:

• Conductividad térmica (Lambda D): 0.035 W/mK
• Valor U (200 mm): 0.175 W/m²K
• Euroclase: A1

Tablero Interno: OSB-3 de 12 mm de espesor
