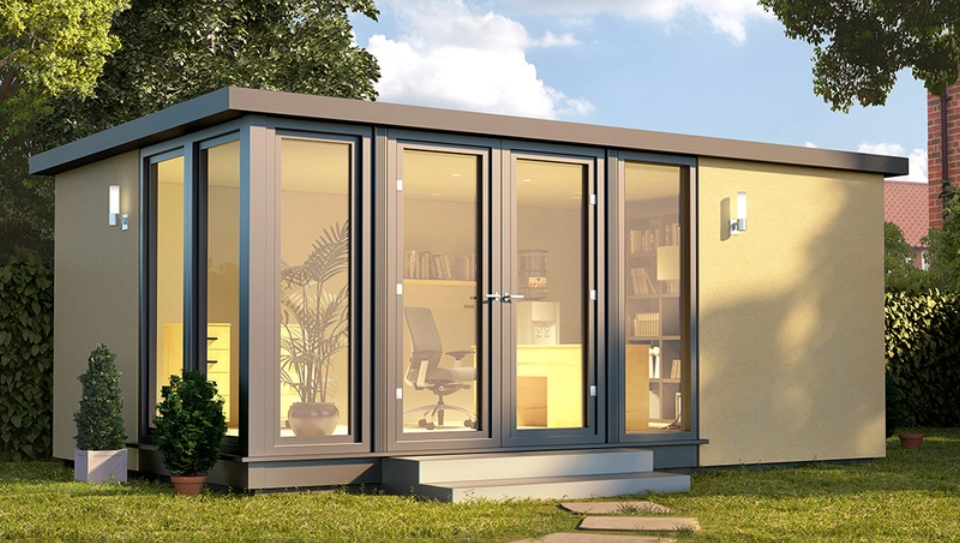

VALENTINA (4.6 m x 3.4 m)
VALENTINA (4.6 m x 3.4 m)
TIPO DE PROYECTO
-
BASIC KIT
NO INCLUYE:
- Montaje de estructura
- Acabados interiores (pladur y pintura).
- Acabados exteriores (tarima maciza 22mm y lasur).
- Puertas y ventanas de PVC blancas
- Tégola en techo
- Base de la estructura. (Solera)
- Instalación Eléctrica
- Instalación de Fontanería
ESTRUCTURA DE MADERA
PAREDES PREFABRICADAS EXTERNAS
Espesor: 124 mm
Panel fabricado con tablero OSB3 de 12mm interior, polietireno expandido EPS SATE 20Kg/m3 de 100mm y tablero OSB3 de 12mm protección contra el viento.
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 100x40 mm
Membrana de la fachada:
- Densidad 130/m2, espesor efectivo de la difusión de vapor 0,015 m
- Vapor total 80g/m2
PAREDES PREFABRICADAS INTERNAS
Espesor: 74 mm
Panel fabricado con tablero OSB3 de 12mm, polietireno expandido EPS SATE 20Kg/m3 de 50mm y tablero OSB3 de 12mm.
Listón de madera blanda:
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones 50x40 mm.
SISTEMA DE VIGA EN CUBIERTA
Vigas:
- Dimensiones 160x80 mm (Madera blanda)
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
Correas:
- Dimensiones 280x200
- Secado enhorno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Pegamento – Compatible con D4
Friso de pino abeto:
- Dimensiones 140x20 mm
-
BASIC COMPLETE
INCLUYE:
- Montaje de estructura
- Acabados interiores (pladur y pintura)
- Acabados exteriores (tarima maciza 22mm y lasur).
- Puertas y ventanas de PVC blancas
- Tégola en techo
NO INCLUYE:
- Base de la estructura (Solera)
- Instalación Eléctrica
- Instalación de Fontanería
ESTRUCTURA DE MADERA
PAREDES PREFABRICADAS EXTERNAS
Espesor: 124 mm
Panel fabricado con tablero OSB3 de 12mm interior, polietireno expandido EPS SATE 20Kg/m3 de 100mm y tablero OSB3 de 12mm protección contra el viento.
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 100x40 mm
Membrana de la fachada:
- Densidad 130/m2, espesor efectivo de la difusión de vapor 0,015 m
- Vapor total 80g/m2
PAREDES PREFABRICADAS INTERNAS
Espesor: 74 mm
Panel fabricado con tablero OSB3 de 12mm, polietireno expandido EPS SATE 20Kg/m3 de 50mm y tablero OSB3 de 12mm.
Listón de madera blanda:
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones 50x40 mm.
SISTEMA DE VIGA EN CUBIERTA
Vigas:
- Dimensiones 160x80 mm (Madera blanda)
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
Correas:
- Dimensiones 280x200
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Pegamento – Compatible con D4
Friso de pino abeto:
- Dimensiones 140x20 mm
-
STANDARD KIT
NO INCLUYE:
- Montaje de estructura
- Acabados interiores (pladur y pintura).
- Acabados exteriores (tarima maciza 22mm y lasur).
- Puertas y ventanas de PVC blancas
- Tégola en techo
- Base de la estructura. (Solera)
- Instalación Eléctrica
- Instalación de Fontanería
ESTRUCTURA DE MADERA
PAREDES PREFABRICADAS EXTERNAS
Espesor: 196 mm
Panel fabricado con tablero OSB3 de 12mm interior, polietireno expandido EPS SATE 20Kg/m3 de 100mm y tablero OSB3 de 12mm protección contra el viento, más 72 mm del aislamiento interior, total 196 mm.
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 100x40 mm
Membrana de la fachada:
- Densidad 130/m2, espesor efectivo de la difusión de vapor 0,015 m
- Vapor total 80g/m2
Membrana de vapor:
- Primavap-Sd-8
AISLAMIENTO INTERIOR
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 60x40 mm
RockWool Superrock:
- Lambda D=0.035 W/mK
- U-valor (200 mm)= 0.175 W/m2K
- Euroclass – A1
Tablero interno:
- OSB - 3 o placa de pladur
- Espesor – 12 mm
PAREDES PREFABRICADAS INTERNAS
Espesor: 74 mm
Panel fabricado con tablero OSB3 de 12mm, polietireno expandido EPS SATE 20Kg/m3 de 50mm y tablero OSB3 de 12mm.
Listón de madera blanda:
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones 50x40 mm
SISTEMA DE VIGA EN CUBIERTA
Vigas:
- Dimensiones 160x80 mm (Madera blanda)
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
Correas:
- Dimensiones 280x200
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Pegamento – Compatible con D4
Friso de pino abeto:
- Dimensiones 140x20 mm
AISLAMIENTO DE TECHO
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 60x40 mm
RockWool Superrock:
- Lambda D=0.035 W/mK
- U-valor (200 mm)= 0.175 W/m2K
- Euroclass – A1
Tablero interno:
- OSB – 3
- Espesor – 12 mm
-
STANDARD COMPLETE
INCLUYE:
- Montaje de estructura
- Acabados interiores (pladur y pintura).
- Acabados exteriores (tarima maciza 22mm y lasur).
- Puertas y ventanas de PVC blancas
- Tégola en techo
NO INCLUYE:
- Base de la estructura. (Solera)
- Instalación Eléctrica
- Instalación de Fontanería
ESTRUCTURA DE MADERA
PAREDES PREFABRICADAS EXTERNAS
Espesor: 196 mm
Panel fabricado con tablero OSB3 de 12mm interior, polietireno expandido EPS SATE 20Kg/m3 de 100mm y tablero OSB3 de 12mm protección contra el viento, más 72 mm del aislamiento interior, total 196 mm.
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 100x40 mm
Membrana de la fachada:
- Densidad 130/m2, espesor efectivo de la difusión de vapor 0,015 m
- Vapor total 80g/m2
Membrana de vapor:
- Primavap-Sd-8
AISLAMIENTO INTERIOR
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 60x40 mm
RockWool Superrock:
- Lambda D=0.035 W/mK
- U-valor (200 mm)= 0.175 W/m2K
- Euroclass – A1
Tablero interno:
- OSB - 3 o placa de pladur
- Espesor – 12 mm
PAREDES PREFABRICADAS INTERNAS
Espesor: 74 mm
Panel fabricado con tablero OSB3 de 12mm, polietireno expandido EPS SATE 20Kg/m3 de 50mm y tablero OSB3 de 12mm.
Listón de madera blanda:
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones 50x40 mm
SISTEMA DE VIGA EN CUBIERTA
Vigas:
- Dimensiones 160x80 mm (Madera blanda)
- Secado en horno (16%)
- Planificada, calibrada
- Graduada (C16/C24)
Correas:
- Dimensiones 280x200
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Pegamento – Compatible con D4
Friso de pino abeto:
- Dimensiones 140x20 mm
AISLAMIENTO DE TECHO
Listón de madera blanda:
- Secado en horno (16 %)
- Planificada, calibrada
- Graduada (C16/C24)
- Dimensiones: 60x40 mm
RockWool Superrock:
- Lambda D=0.035 W/mK
- U-valor (200 mm)= 0.175 W/m2K
- Euroclass – A1
Tablero interno:
- OSB – 3
- Espesor – 12 mm
